聚氨酯保温管图片

简要描述:

聚氨酯保温管道,全称:高密度聚乙烯塑料外护聚氨酯泡沫预制直埋保温管,由输送介质的工作钢管、聚氨酯保温层、聚乙烯塑料外护管,通过设备依次向外结合而成。
钢套钢复合


钢套钢复合保温管保温结构依据滑动方式不同可分为两大类:


1、内滑动式:保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。内滑动型保温

聚氨酯保温管道,全称:高密度聚乙烯塑料外护聚氨酯泡沫预制直埋保温管,由输送介质的工作钢管、聚氨酯保温层、聚乙烯塑料外护管,通过设备依次向外结合而成。
钢套钢复合
钢套钢复合保温管保温结构依据滑动方式不同可分为两大类:
1、内滑动式:保温结构由工作钢管、硅酸铝、减阻层、微孔硅酸钙、隔热层、不锈钢紧固钢带、铝箔反射层、聚氨酯保温层、外套钢管、外防腐层组成。内滑动型保温钢管是由输送介质的钢管+复合硅酸盐或微孔硅酸钙+硬质聚氨酯泡沫塑料+外套钢管+玻璃钢壳防腐保护层结构构成。各种管件节点保温处理技术成熟,质量可靠。
2、外滑动式:保温结构由工作钢管、玻璃棉保温隔热层、铝箔反射层、不锈钢紧固钢带、滑动导向支架、空气保温层、外护钢管、外防腐层组成。
缝合技术作为整体成型低成本制造技术已在领域得到广泛应用。缝合过程中引入缝线,缝线对缝合复合材料的无损检测结果和制件内部的微观状态都会有所影响。不同的缝合方式,缝线在制件内部的状态不同,因此对制件的无损检测结果和微观状态会产生不同的影响。通过实验研究了临缝、链式缝合和锁式缝合三种不同的缝合方式对缝合复合材料的超声A扫描和超声C扫描无损检测结果的影响,以及对制件内部缝线与树脂的结合等的影响。
聚氨酯保温管图片聚氨酯保温管图片
聚氨酯保温管图片
聚氨酯

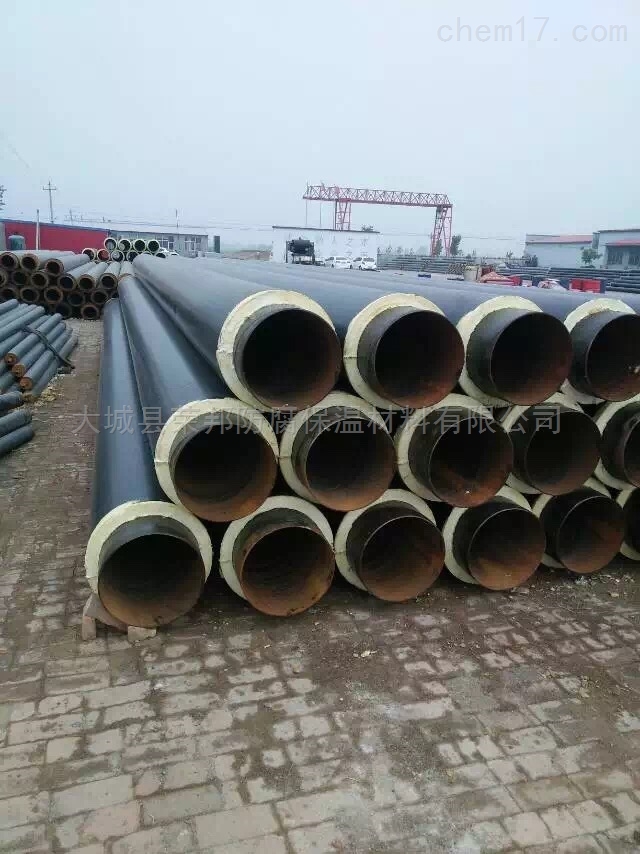

聚氨酯保温管从里到外分三层结构:层:工作钢管层
根据设计和客户的要求一般选用无缝钢管、螺旋钢管和直缝钢管。钢管表面经过先进的抛丸除锈工艺处理后,钢管除锈等级可达GB8923-1988标准中的Sa2级,表面粗糙度可达GB6060.5-88标准中R=12.5微米。
第二层:聚氨酯保温层:
用高压发泡机在钢管与外护层之间形成的空腔中一次性注入硬质聚氨酯泡沫塑料原液而成,即俗称的“管中管发泡"。
第三层:高密度聚乙烯保护层:
预制成一定壁厚的黑色或黄色聚乙烯塑料管材。其作用一是保护聚氨酯保温层免遭机械硬物破坏,二是防腐、防水。
聚氨酯保温管图片
性能指标
高温预制直埋保温管主要由四部分组成。
(1)工作钢管:根据输送介质的技术要求分别采用有缝钢管、无缝钢管、双面埋弧螺旋焊接钢管。
(2)保温层:采用硬质聚氨酯泡沫塑料。
(3)保护壳:采用高密度聚乙烯或玻璃钢。
(4)渗漏报警线:制造高温预制直埋保温管时,在靠近钢管的保温层中,埋设有报警线,一旦管道某处发生渗漏,通过警报线的传导,便可在专用检测仪表上报警并显示出漏水的准确位置和渗漏程度的大小,以便通知检修人员迅速处理漏水的管段,保证热网安全运行。
聚氨酯保温管图片
保温管特点
高温预制直埋保温管-优势特点
1 具有很强的耐腐蚀和防水能力,综合造价低
据有关部门测算,双管制供热管道,一般情况下可以降低工程造价的25%(采用玻璃钢做保护层)和10%(采用高密度聚乙烯做保护层)左右。
2 热损耗低,节约能源。 热损耗仅为传统管材的25%
直埋保温管 导热系数 0.022kcal/m.h.℃ 憎水率 0.03kg/cm³
3 使用寿命长
正确的安装和使用可使管网寿命达到30-50年,而且维护费用极低。
4 占地少 施工快 有利于环境保护
能减少土方开挖量50%以上 减少土建砌筑和混凝土量90%
聚氨酯保温管图片
聚氨酯保温管图片介绍了一种由拉剪试验结合有限元计算得到界面剪切内聚力模型的方法,并从能量释放率的角度验证了该方法的可行性。通过树脂混凝土/钢粘接试样的单侧拉剪试验,得到粘接界面的载荷-加载位移关系图,基于双线性内聚力剪切模型对受拉剪过程的分析得到界面内聚力模型的特征错动位移和错动位移的比值,再结合有限元模拟计算拉剪试验过程,得到界面内聚力模型的应力和特征错动位移,后比较了拉剪试验的能量释放率和计算得到的能量释放率,两者相对误差在10%以内,认为计算内聚力的方法是可行的。
